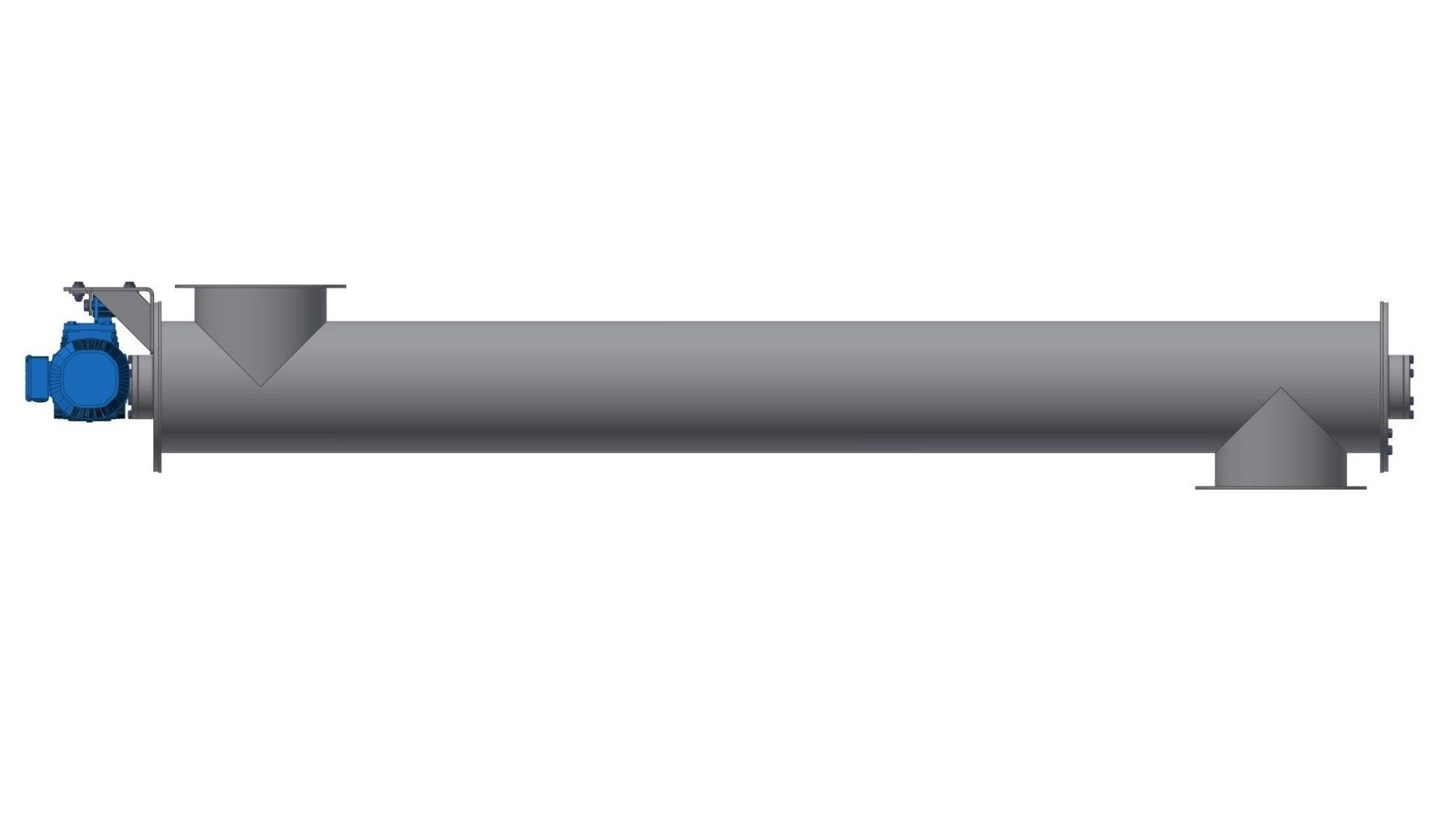

Modell einer Rohrförderschnecke

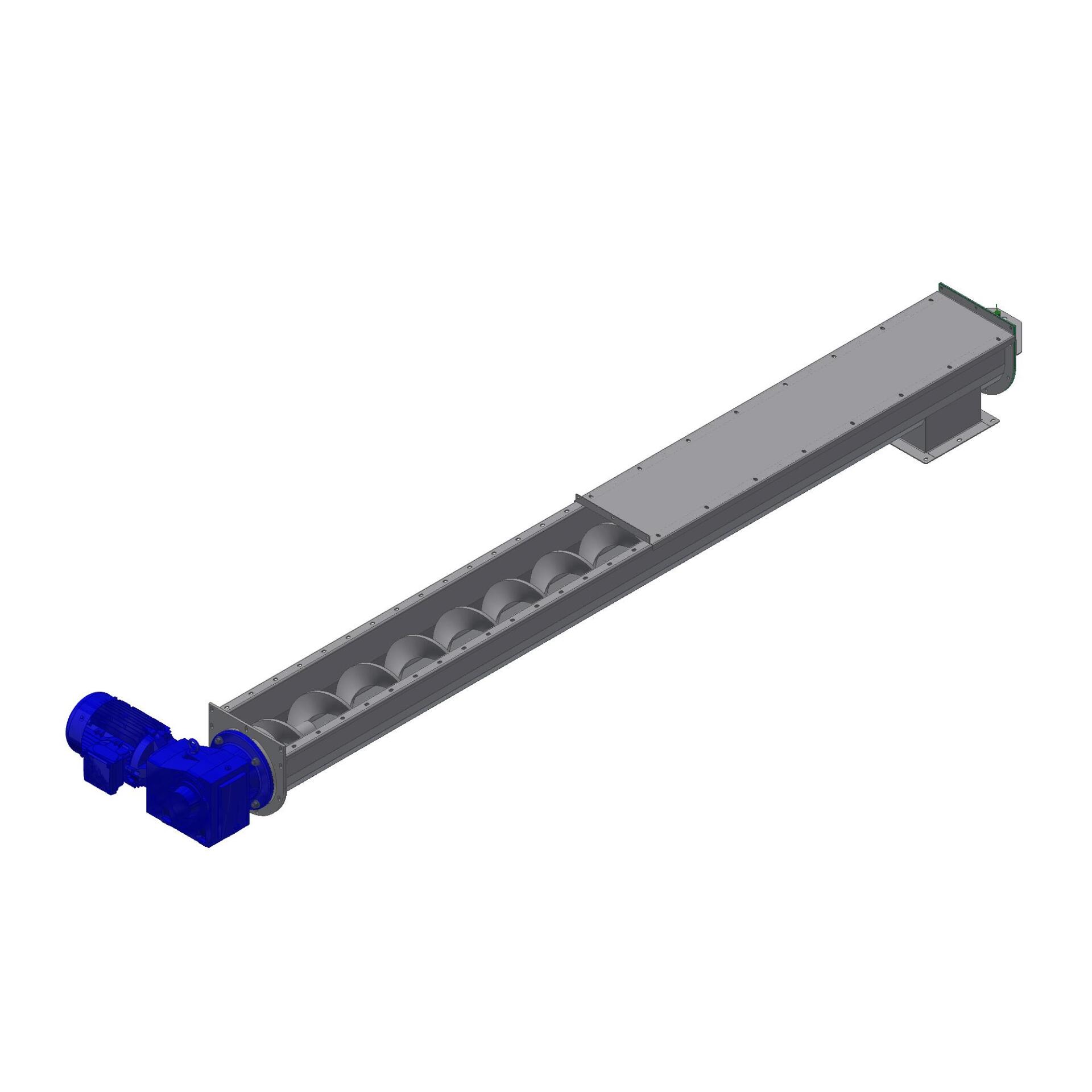

Trogförderschnecke

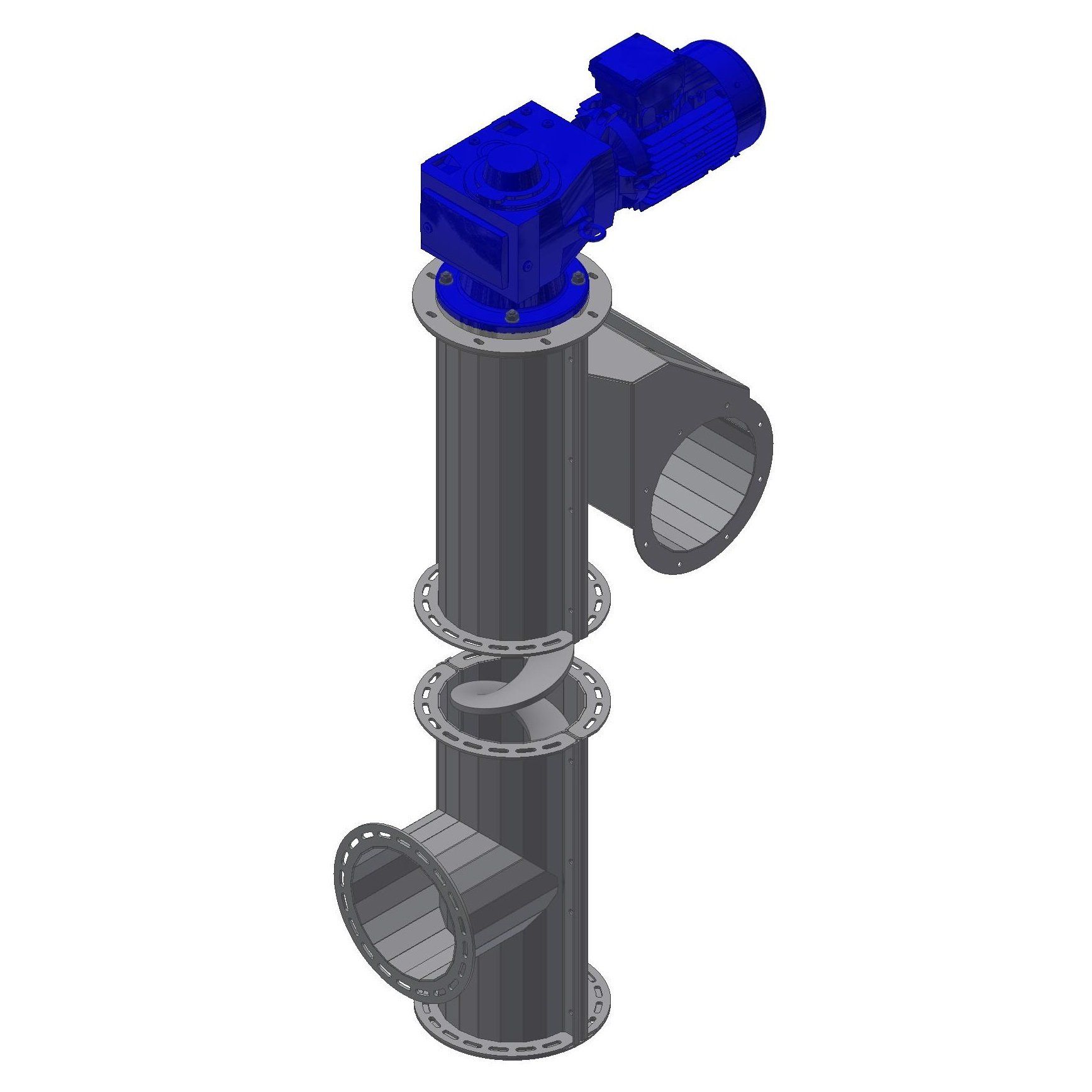

Rohrförderschnecke als Steigförderer
Eintragssystem mit Rohrförderschnecken
Die Rohrförderschnecke, auch Rohrförderer genannt, besteht im wesentlichen aus einem Rohr, welches das Gehäuse bildet und der darin rotierenden Schneckenwelle / Schneckenspirale. Diese Bauform ist aus fertigungstechnischer Sicht einfacher und somit auch günstiger als eine Trogförderschnecke.
Die Rohrförderschnecke die folgenden Vorteile:
Die Rohrförderschnecke hat folgende Nachteile:
Da mit Rohrförderen auch Steigungen grösser als 30° realisierbar sind, werden Rohrförderer dort eingesetzt wo grössere Höhen überwunden werden müssen. Vertikale Förderschnecken werden immer im Rohrbauform ausgeführt.
Da die Zugänglichkeit zum Förderraum eingeschränkt ist, wird mit Rohrförderern vorallam frei fliessendes und wenig schleissendes Fördergut transportiert.
Die Abmessungen der Rohrförderschnecken sind durch die Durchmesser der erhältlichen Rohre vorgegeben. Wir bieten in unserem Standardsortiment die Grössen gemäss der folgenden Masstabelle an.
Dank unserer eigenen Konstruktionsabteilung und unserer eigenen Produktion sind bei Bedarf einfach auch andere Einlauf- und Auslaufgeometrien relaisierbar. Dadurch sind wir auch in der Lage Ihre bestehende Rohrförderschnecke zu revidieren oder zu ersetzen, wenn diese am Ende Ihrer Lebensdauer angekommen ist.

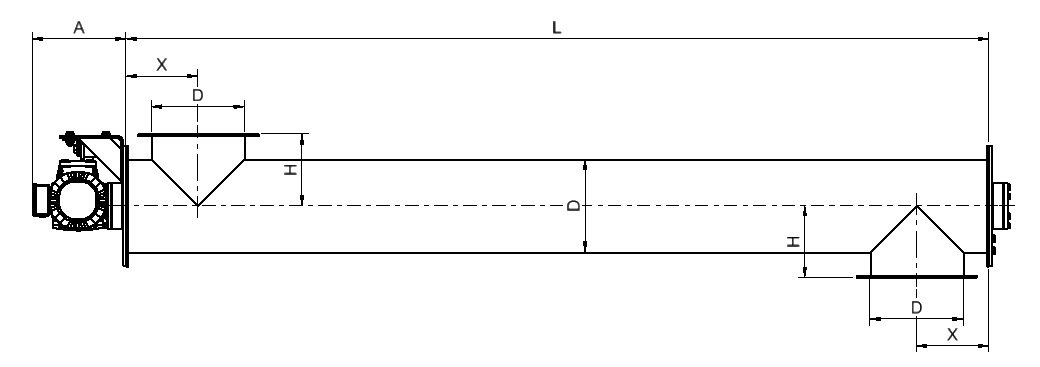

Kürzel | Bezeichnung |
---|---|
D | Rohrdurchmesser |
L | Länge des Troges |
H | Distanz von Zentrum zu Flansch |
X | Position des Eintritt/Austritt |
A | Platzbedarf des Motors* |
* | Abhängig von der Leitung und Ausführung |
D | Durchsatz | L | H | X | A |
---|---|---|---|---|---|
168 mm | 12 m3/h | individuell | 140 mm | 180 mm | bis 430 mm |
219 mm | 20 m3/h | individuell | 160 mm | 200 mm | bis 430 mm |
273 mm | 30 m3/h | individuell | 190 mm | 220 mm | bis 635 mm |
324 mm | 42 m3/h | individuell | 220 mm | 250 mm | bis 635 mm |
406 mm | 64 m3/h | individuell | 300 mm | 300 mm | bis 700 mm |
508 mm | 100 m3/h | individuell | 350 mm | 350 mm | bis 700 mm |
Der Durchsatz einer Förderschnecke hängt von verschiedenen Faktoren ab. Die wichtigsten sind:
Mit einer höheren Drehzahl ist es möglich den Durchsatz zu steigern. Dafür wird aber der Verschleiss höher. Die Werte in der obigen Tabelle ermöglicht es grob die Grösse der benötigten Förderschnecke abzuschätzen.
Das Rohr definiert nur die Form der Förderschnecke. Daneben gibt es diverse Optionen die noch gewählt werden können. Wir können auch gerne verschiedene Optionen anbieten damit die Kosten dem Nutzen gegenüberstellt werden können.
Die Antriebseinheit besteht aus folgenden Hauptbestandteilen und wird gemäss den Betriebsbedingungen ausgelegt.
Beidseitig gelagerte Förderschnecken haben ein Gegenlager. Bei längeren Schnecken kommen zudem noch Zwischenlager ins Spiel.
Bei der Gegenlagerung gibt es zudem die Option einen Drehwächter einzusetzen.
Die Schneckenspirale wird dazu verwendet, das Förderprodukt im Trog zu vorwärts zu bewegen.
Die Förderspirale liegt immer im Trog auf. Ist dies nicht gewünscht, wird eine Schneckenwelle benötigt.
Eine Schneckenwelle wird dazu benötigt, um das Fördergut im Trog vorwärts zu bewegen.
Es wird entweder die Schneckenwelle oder dann eine Schneckenspirale benötigt. Im genensatz zur Spirale kann die Schneckenwelle beidseitig gelagert werden.
Haben Sie unsere Informationen lieber als PDF? Hier können Sie unsere Broschüre herunterladen.
Gerne beraten wir Sie mit unserem Wissen und helfen Ihnen dabei für Ihren Anwendungsfall die richtige Förderschnecke auszuwählen. Wir liefern nicht nur einzelne Schnecken sondern auch ganze Fördersysteme.
