Antriebseinheiten
Die Antriebseinheit einer Förderschnecke
Als Antriebseinheit einer Förderschnecke bezeichnen wir alles was motorenseitig an den Trog der Förderschnecke montiert wird. Dieses Paket besteht aus einem oder mehreren der folgenden Komponenten.
- Getriebemotor
- Drehmomentstütze
- zusätzliche Dichtung
- zusätzliche Lagerung
Nachfolgend geben wir einen kurzen Überblick zu unseren Standard-Antriebseinheiten. Diese haben den Vorteil, dass Sie in grösseren Stückzahlen produziert werden und Ersatzteile ab Lager und zu guten Konditionen verfügbar sind.
Natürlich können wir auch auf speziellere Anforderungen oder Kundenwünsche eingehen wo dies nötig wird.
Je nach Anwendungsfall werden die Materialien der Dichtungen so gewählt, dass diese bestmöglich für das Fördergut geeignet sind.

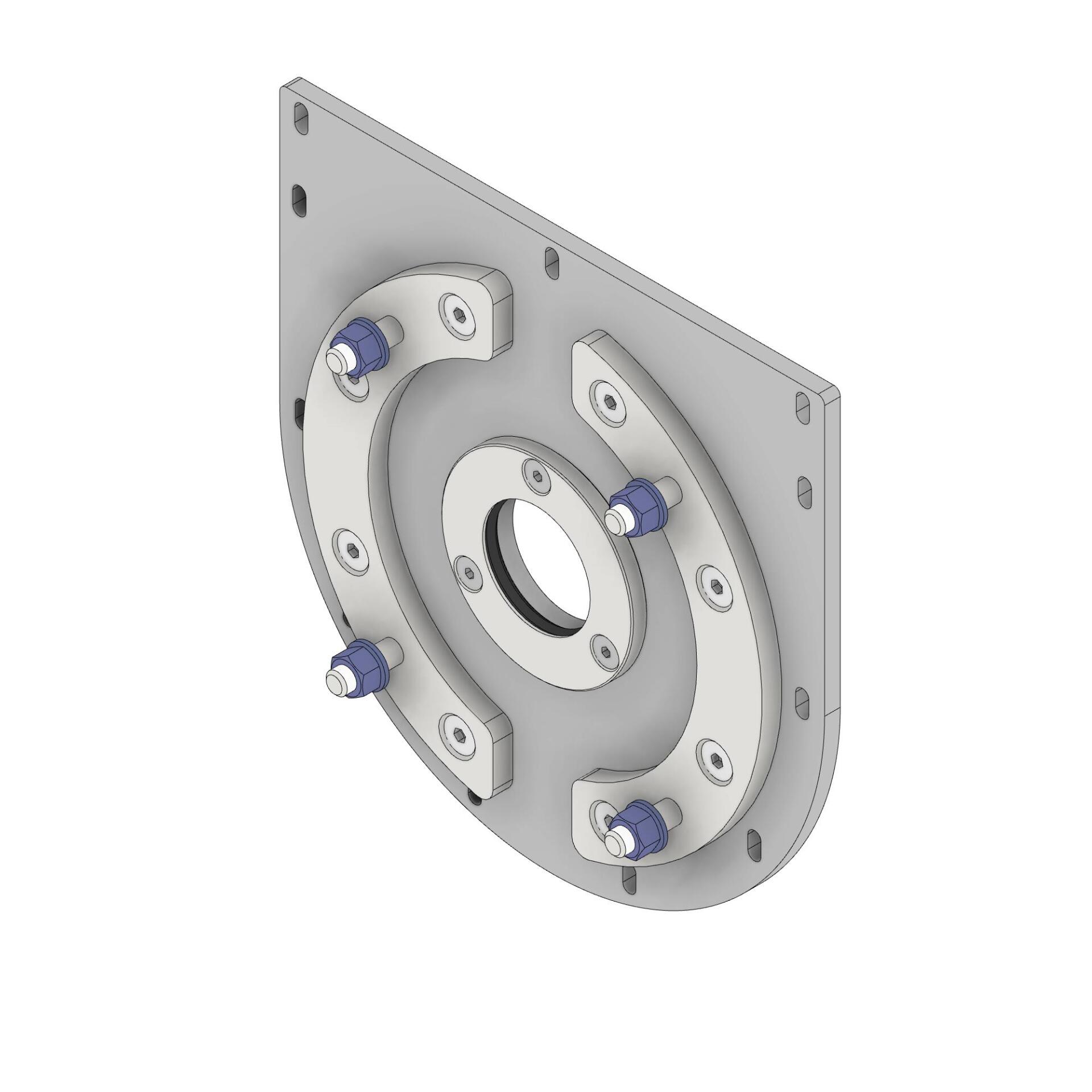

Typ A - Direktantrieb
Der einfachste Typ A, aus unserem Standardsortiment besteht aus:
- Stirnplatte
- Radialwellendichtring
- Ringsegment
- Getriebemotor
Die Ringsegmente nehmen zum einen die Drehmomente auf zum anderen ermöglicht es die Öffnung unten zu erkennen, wenn der Wellendichtring verschlissen ist. Erfüllt dieser seine Funktion nicht mehr, dann läuft da Flüssigkeit oder das Fördergut heraus und kann bei einem Rundgang optisch geprüft werden.

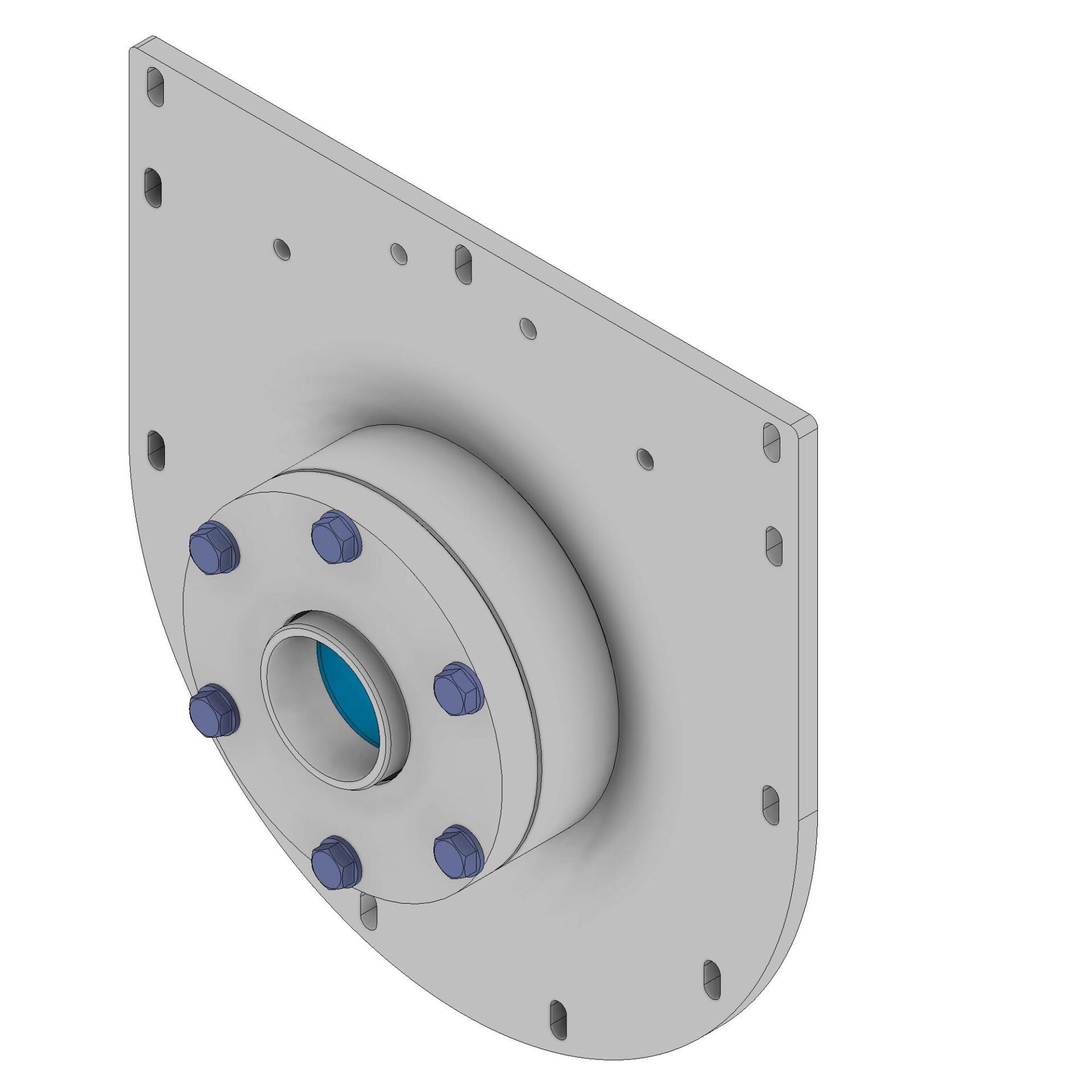

Typ B - Einfache Lagerung
Der Typ B besteht aus folgenden Komopnenten:
- Stirnplatte
- Drehmomentstütze
- Lagereinheit
- Wellendichtring
- Pendelrollenlager
- Wellendichtring
- Getriebemotor

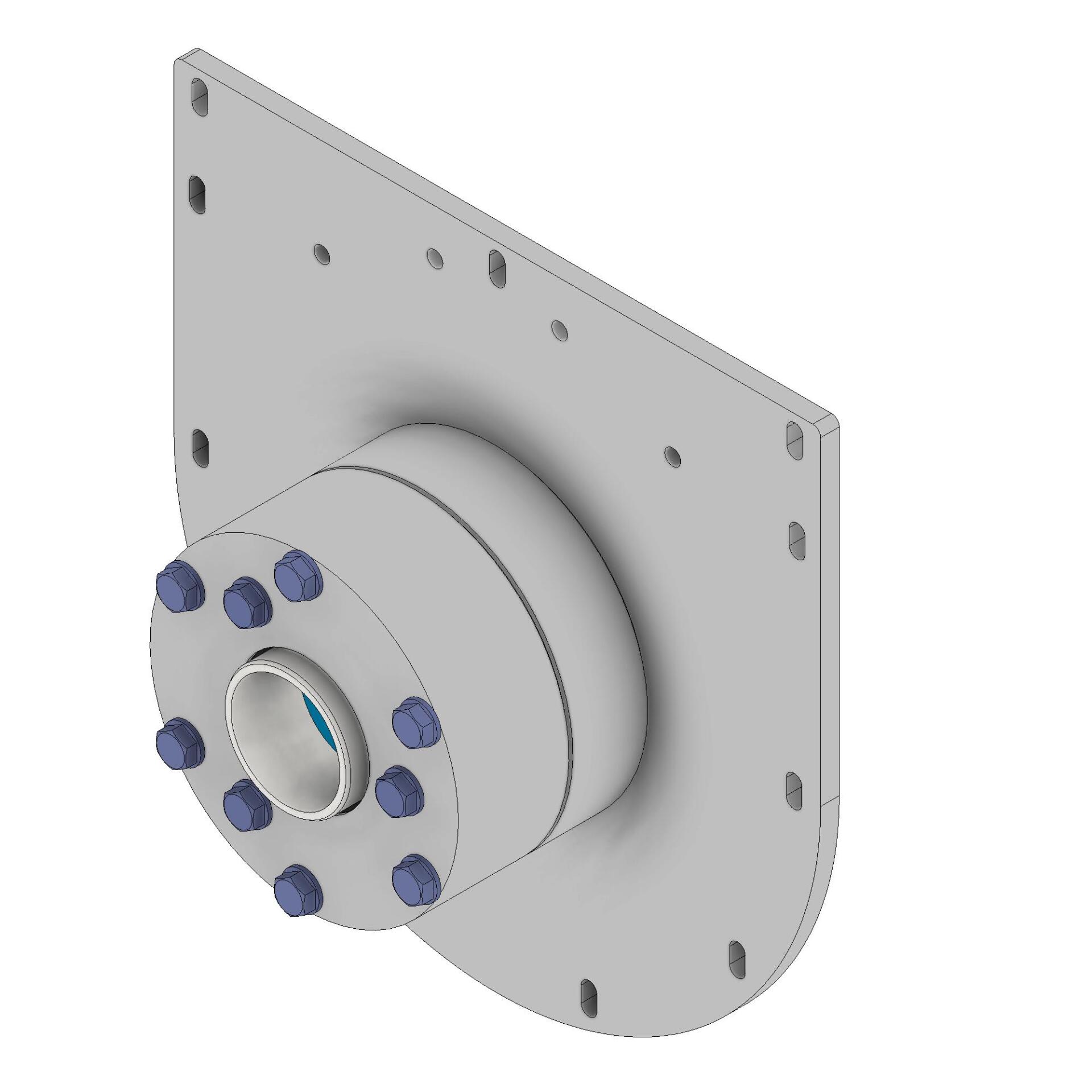

Typ C - Doppelte Lagerung
Der Typ C besteht aus folgenden Komponenten:
- Stirnplatte
- Drehmomentstütze
- Lagereinheit
- Wellendichtring
- Pendelrollenlager
- Axial-Penelrollenlager
- Wellendichtring
- Getriebemotor
Durch das Axial-Pendelrollenlager ist dieser Lagertyp bei hohen Axialkräften wie sie besipielsweise bei einer Stopfschnecke oder Steigschnecke herrschen die richtige Wahl. In Abhängigkeit davon ob die Förderschnecke zieht oder drückt wird das Axiallager entsprechend eingebaut.

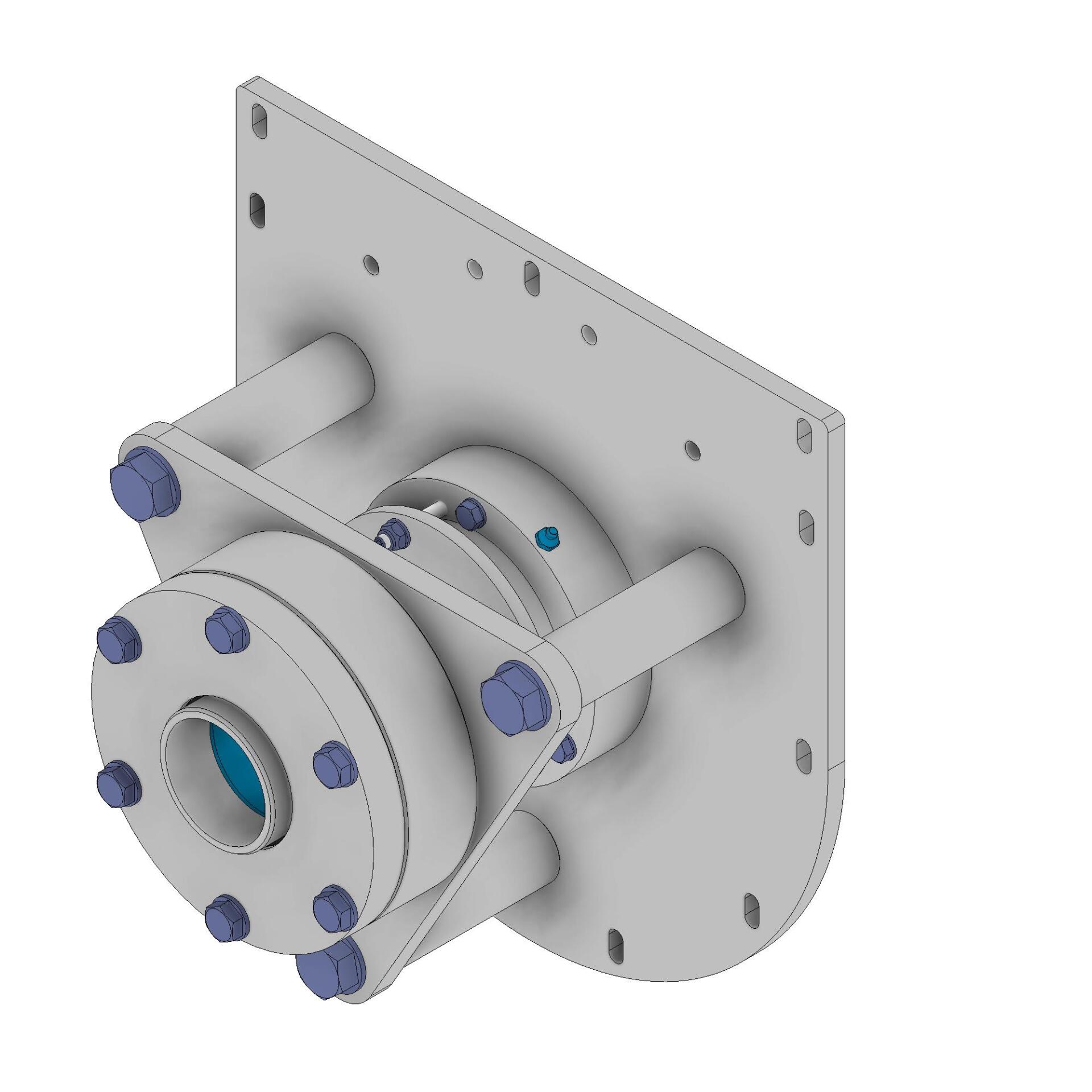

Typ D - Einfache Lagerung + Stopfbuchse
Der Typ C besteht aus folgenden Komponenten:
- Stirnplatte
- Drehmomentstütze
- Stopfbuchse
- Lagereinheit
- Wellendichtring
- Pendelrollenlager
- Wellendichtring
- Getriebemotor
Der Typ D entspricht dem Typ B mit zusätzlicher Stopfbuchse. Diese hat zusätzlich folgende Vorteile:
- Höhere Temperaturen möglich
- Auswechseln der Dichtung ohne Demontage des Getriebemotors möglich
- Nachziehen der Dichtung möglich

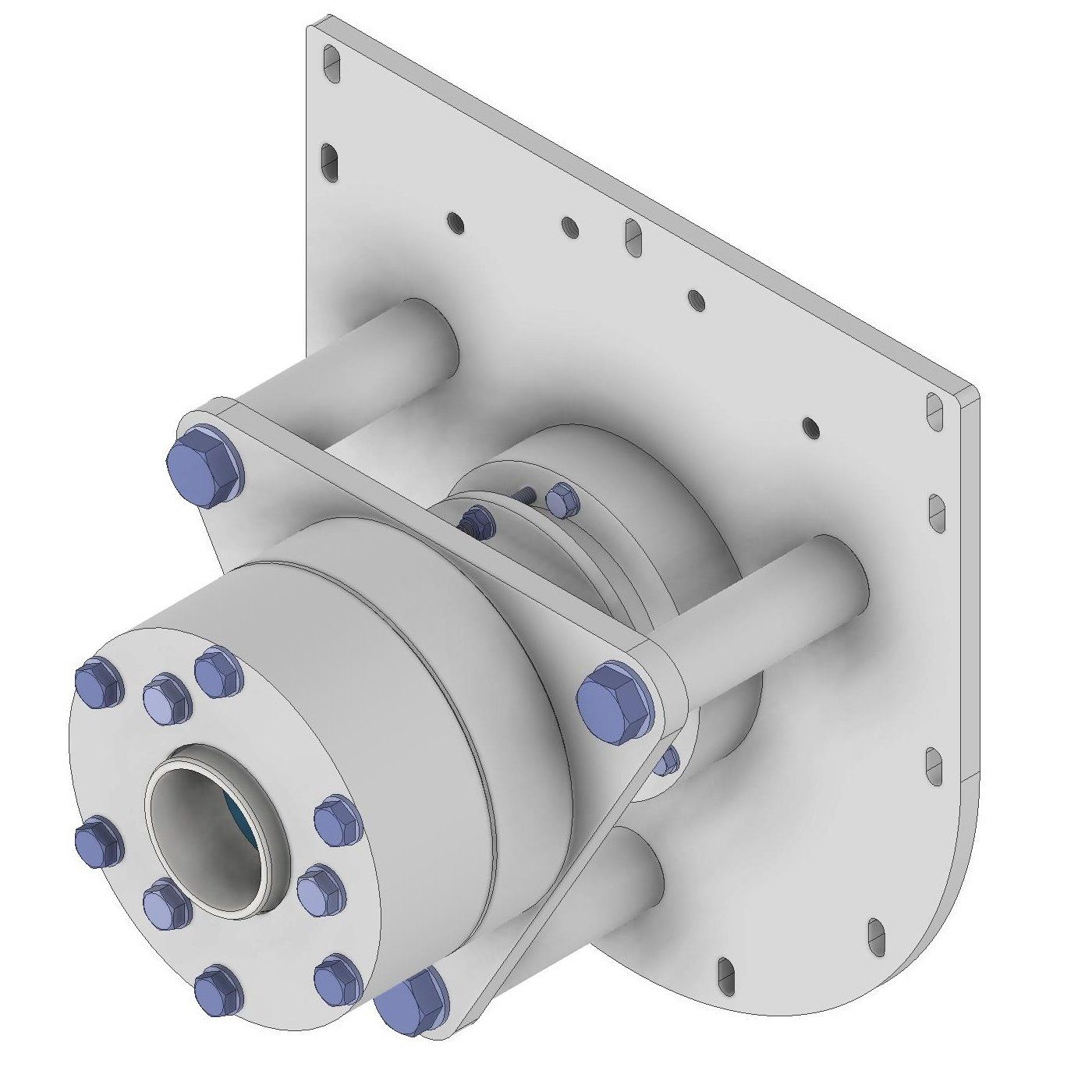

Typ E - Doppelte Lagerung + Stopfbuchse
Der Typ C besteht aus folgenden Komponenten:
- Stirnplatte
- Drehmomentstütze
- Stopfbuchse
- Lagereinheit
- Wellendichtring
- Pendelrollenlager
- Axial-Penelrollenlager
- Wellendichtring
- Getriebemotor
Der Typ E entspricht dem Typ C mit zusätzlicher Stopfbuchse. Diese hat zusätzlich folgende Vorteile:
- Höhere Temperaturen möglich
- Auswechseln der Dichtung ohne Demontage des Getriebemotors möglich
- Nachziehen der Dichtung möglich

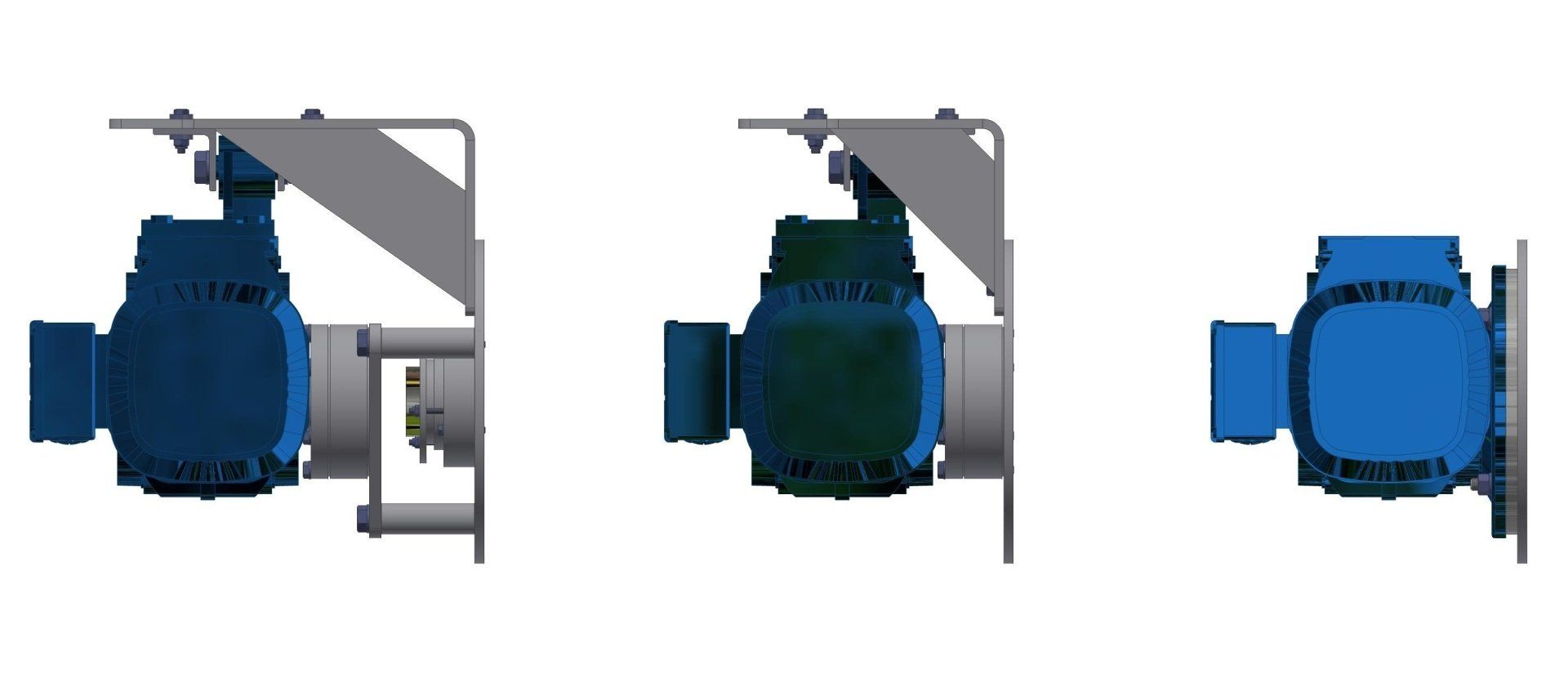

Getriebemotoren der Förderschnecke
Wir setzen für unsere Förderschnecken im Normalfall Kegelstirnradgetriebemotoren ein. Bei der Antriebseinheit Typ A kommt das Getriebe mit einem Flansch daher, über den das Drehmoment übertragen wird. Alle anderan Typen aus unserem Sortiment haben eine Drehmomentstütze. Diese ist in den obigen Abbildungen aber nicht dargestellt.
Die Getriebemotoren werden jeweils Anlagenspezifisch ausgelegt.
